CT-Scanner

Zur Realisierung des technisch komplexen Projektes arbeitet das Deutsche Museum mit dem Entwicklungszentrum Röntgentechnik EZRT am Fraunhofer-Institut für Integrierte Schaltungen IIS zusammen. Je nach Größe und Materialdichte der Chiffriergeräte kommen verschiedene computertomographische Anlagen zum Einsatz. Aufgrund der durchdringenden Eigenschaften von Röntgenstrahlung können die Chiffriergeräte samt (Holz-)Gehäusen und den für den Transport notwendigen Verpackungen gescannt werden.

Die größten Chiffriergeräte werden in einer XXL-CT-Anlage gescannt, die bereits beim CT-Scan der Messerschmitt Me163 zum Einsatz kam.

XXL-CT-Anlage des Fraunhofer IIS. Bild: Deutsches Museum | Sebastian Linstädt

Auflösung

Die räumliche Auflösung bewegt sich zwischen 0,7 und 0,1 mm und somit am technischen Limit für stark metallhaltige Objekte dieser Größenordnung.

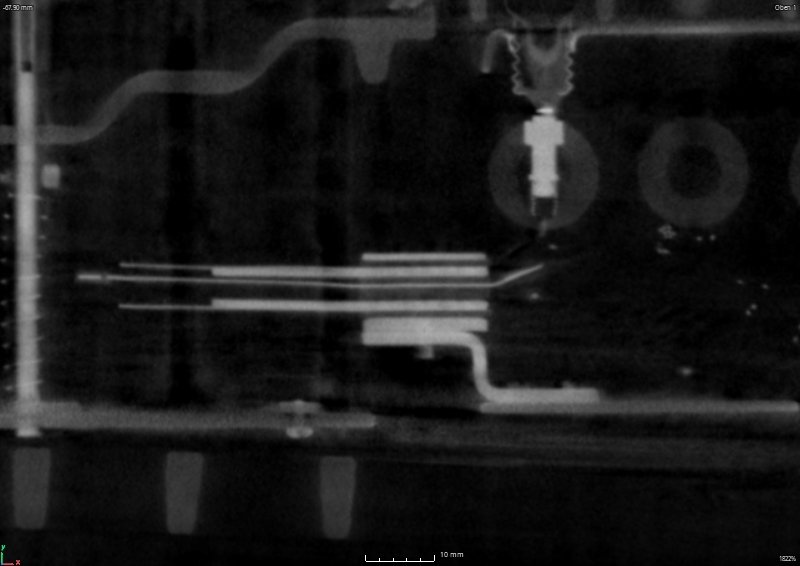

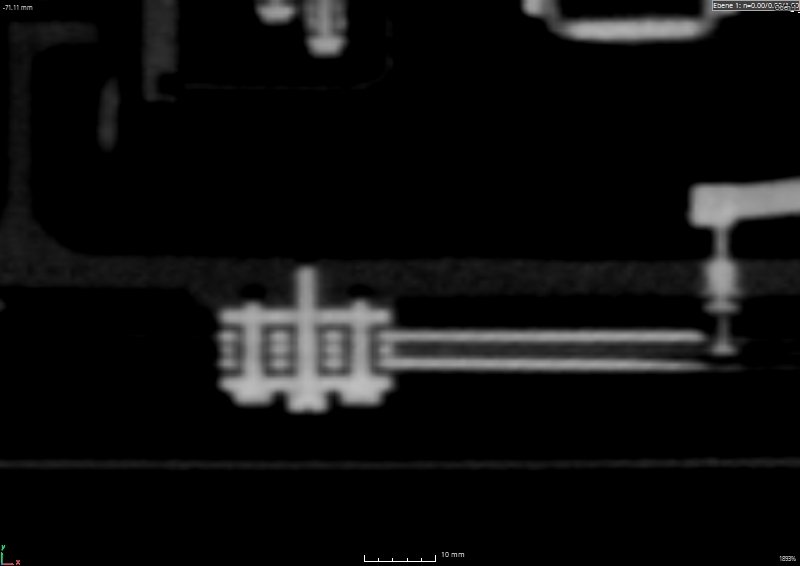

2D-CT-Bilder

Beim Scanprozess entstehen hunderte bis tausende Röntgenbilder, die eine digitale Rekonstruktion der Objekte ermöglichen. Anders als bei klassischen Röntgenaufnahmen lassen sich 2D-Schnittbilder ohne die davor und dahinterliegenden Schichten voxelgenau (Voxel= Pixel im 3D-Raum) an jeder beliebigen Position anzeigen. Dank digitaler Werkzeuge können verschiedene Messungen (Länge, Winkel, Porosität uvm.) erfolgen.

2D-CT-Schnittbild einer Hagelin CD-57, Inv.-Nr.: 2017-389

3D-CT-Bilder

Aus den rekonstruierten Röntgenbildern berechnen und rendern CT-Bearbeitungsprogramme dreidimensionale Volumina. Verschiedenen Materialien werden durch den Scanprozess jeweils spezifische Grauwerte zugeordnet, die ein ein- oder ausblenden der Materialien ermöglichen. Generell ist eine umfangreiche Modifikation von CT-Daten hinsichtlich Opazität, Farbigkeit, Position etc. möglich.

3D-CT-Bild einer TST 970 mit halbtransparentem Gehäuse, Inv.-Nr.: 2017-426

3D-CT-Bild geschnitten mit farblich segmentierten Bauteilen eines Schlüsselgeräts 41,
Bild: © Fraunhofer IIS
